Gigabit Ethernet WDM bidirektionaler Singlemode Medienkonverter

Der Intellinet Medienkonverter integriert Glasfaserkabel in ein bestehendes Kupferkabelnetzwerk für ein LAN-Upgrade mit geringem Kosten- und Arbeitsaufwand. Er arbeitet transparent – die Leistung und Funktionalität bleiben unverändert, das Netzwerk wird lediglich um die Unterstützung von beiden Medien – Kupfer und LWL – erweitert.

Höhere Reichweite

Durch die LWL-Unterstützung können auch weit entfernte Workgroups in Ihr Netzwerk eingebunden werden. Ohne zusätzliche Access Points sind somit problemlos Gebäude-zu-Gebäude-Verbindungen möglich.

Viele Vorteile mit WDM-Technologie

Die WDM-Technologie (Wavelength Division Multiplexing) in diesem Konvertermodell nutzt nur eine Faser für Datenübertragung und -empfang auf separaten Wellenlängen. Damit können Sie günstigere Simplex- statt Duplexkabeln verwenden und so Installationskosten sparen.

Flexibilität bei der Verkabelung

Durch seine kompakte Bauform kann dieser Konverter sowohl in Desktop-Anwendungen mit begrenztem Platz als auch in Wandverteilern verwendet werden. Mehrere Konverter lassen sich zudem in einem Intellinet 19“ Medienkonvertergehäuse installieren.

• SC-Port (Singlemode) mit bidirektionaler Übertragung ermöglicht eine Reichweite bis zu 20 km
• Erfordert Verwendung mit Gigabit Ethernet WDM bidirektionalem Singlemode Medienkonverter, Modell 545068
• Datenübertragungsrate: 10/100/1000 Mbit/s
• WDM-Technologie (Wavelength Division Multiplexing) nutzt nur eine Faser für Datenübertragung und -empfang auf separaten Wellenlängen
• Wellenlängen: Empfangen (RX), 1310 nm; Senden (TX), 1550 nm
• 10/100/1000Base-TX RJ45-Port, maximale Reichweite 100 m (Cat5e oder höher)
• RJ45-Port mit Auto MDI/MDI-X-Unterstützung
• LEDs für Gerätestatus
• Unterstützt Jumboframes bis zu 9 KByte
• Verwendbar als eigenständiger Konverter oder mit dem 14-Slot-Medienkonvertergehäuse, Modell 507356
• Externes Netzteil, 5 V
• Vollständig NDAA-konform
• 3 Jahre Garantie

Standards

• IEEE 802.3 (Twisted Pair Ethernet)

• IEEE 802.3ab (Twisted Pair Gigabit Ethernet)

• IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)

• IEEE 802.3z (Fiber Optic Gigabit Ethernet)

  Allgemein

• Unterstützte Medien:
  - 1000Base-T Cat5 oder höher UTP/STP RJ45, EIA/TIA 568
  - 1000Base-LX Single Mode 8,3/125 µm oder 8,7/125 µm oder 8/125 µm oder 10/125 µm

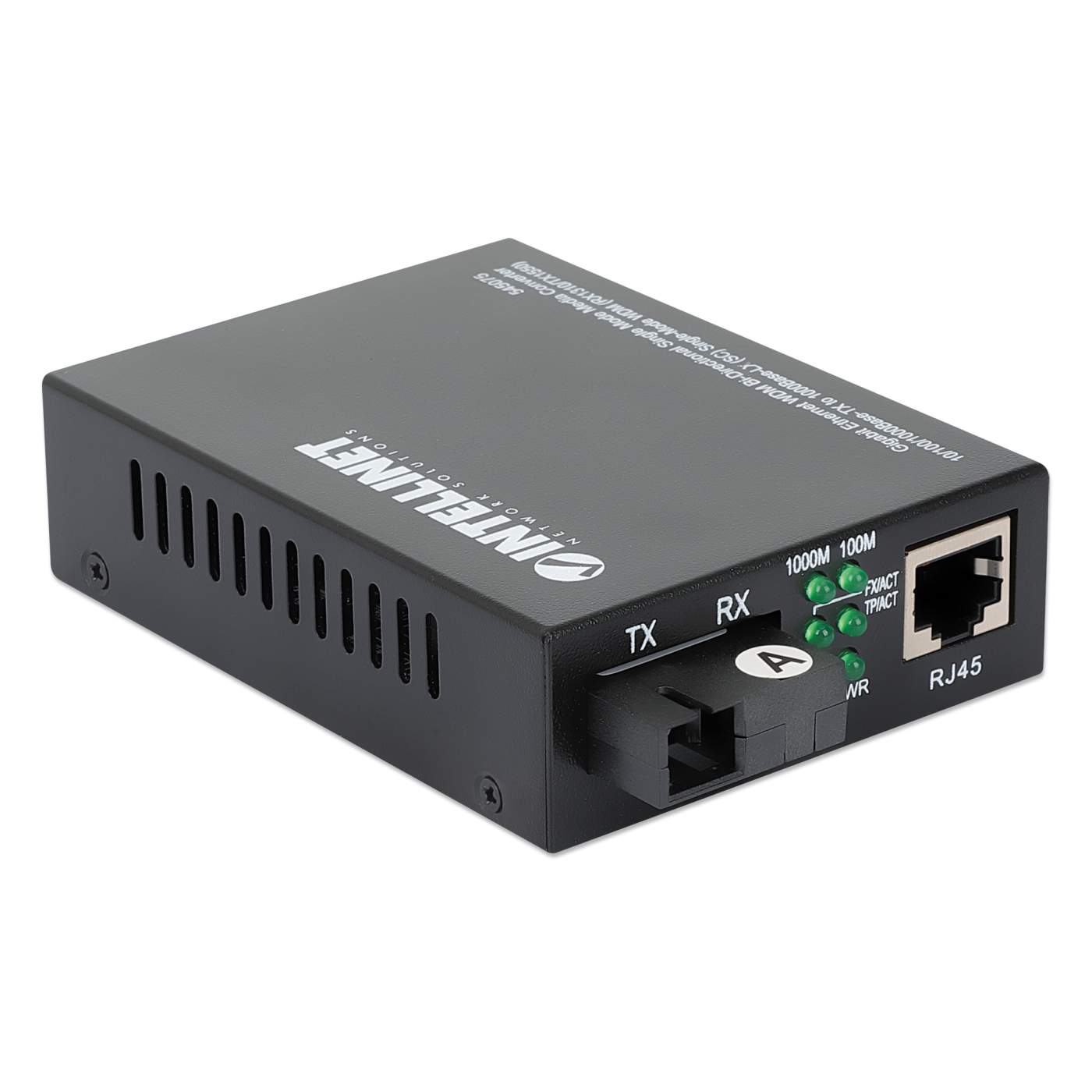

• Anschlüsse:
  - RJ45-Port, 10/100/1000Base-TX
  - SC-Port, 1000Base-LX

• Reichweite:
  - 20 km (LWL-Kabel)
  - 100 m (RJ45-Kabel)

• Wellenlänge:
  - Empfang (RX): 1310 nm
  - Übertragung (TX): 1550 nm

• Stromausgang: -9 – -3 dBm

• RX-Empfindlichkeit: ≤-23 dBm

• Signaldämpfung: 0,2 dB/km

• MTBF > 100.000 Stunden

• Zertifikate: FCC Class A, CE

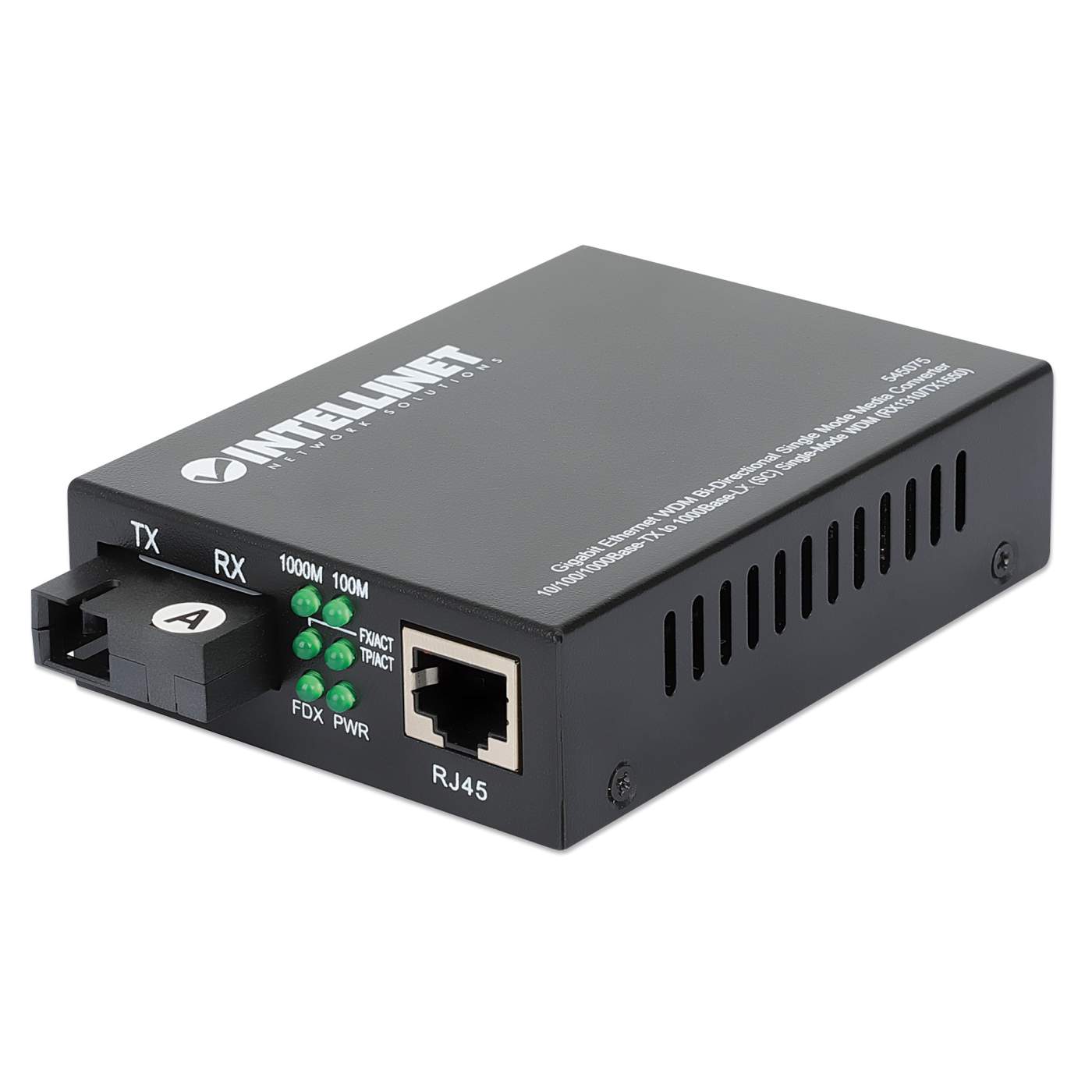

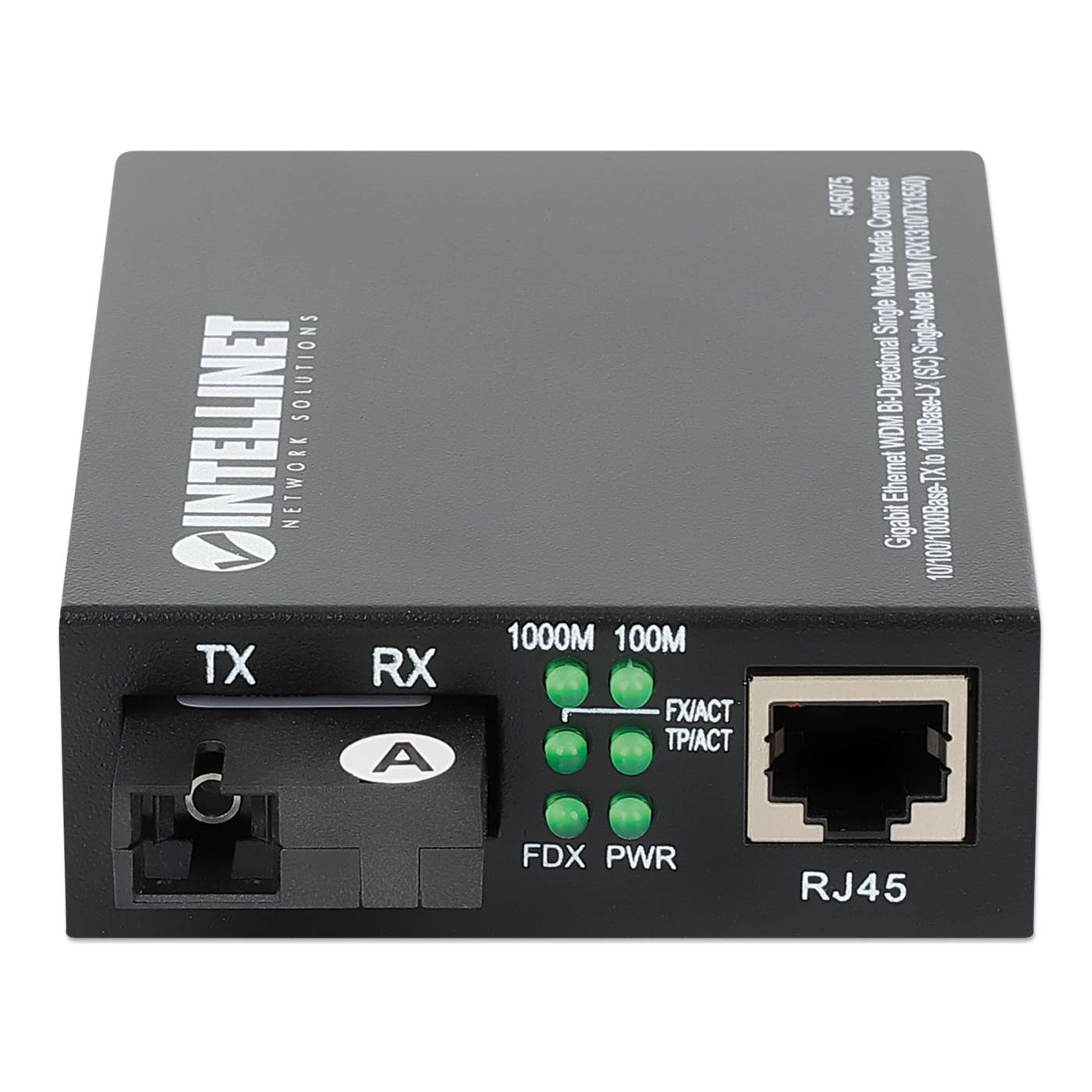

  LEDs

• Strom

• Link/Aktivität

• Vollduplex/Collision

• 1000 Mbit/s-Anzeige für RJ45-Port

• Link-Anzeige für LWL-Port

  Strom

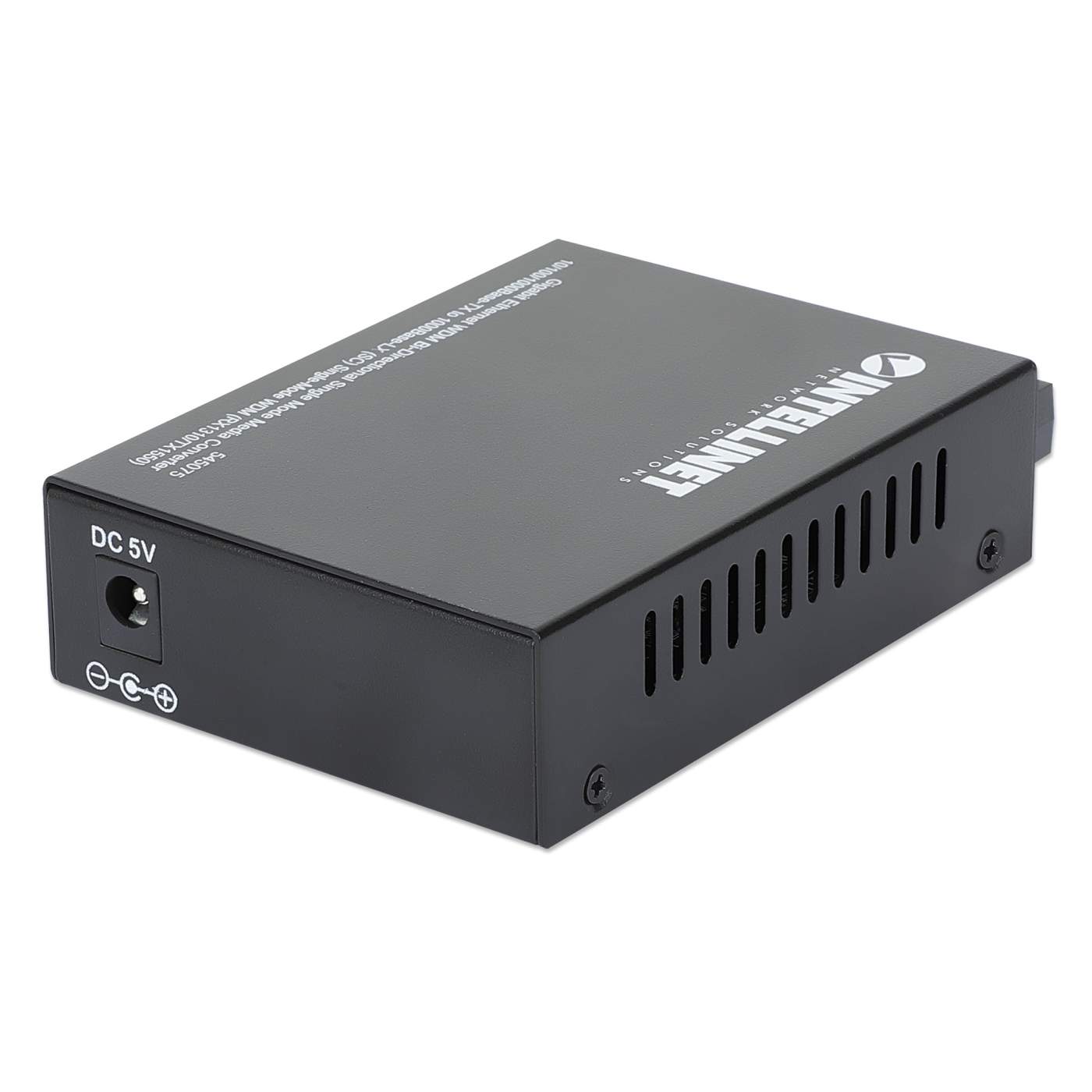

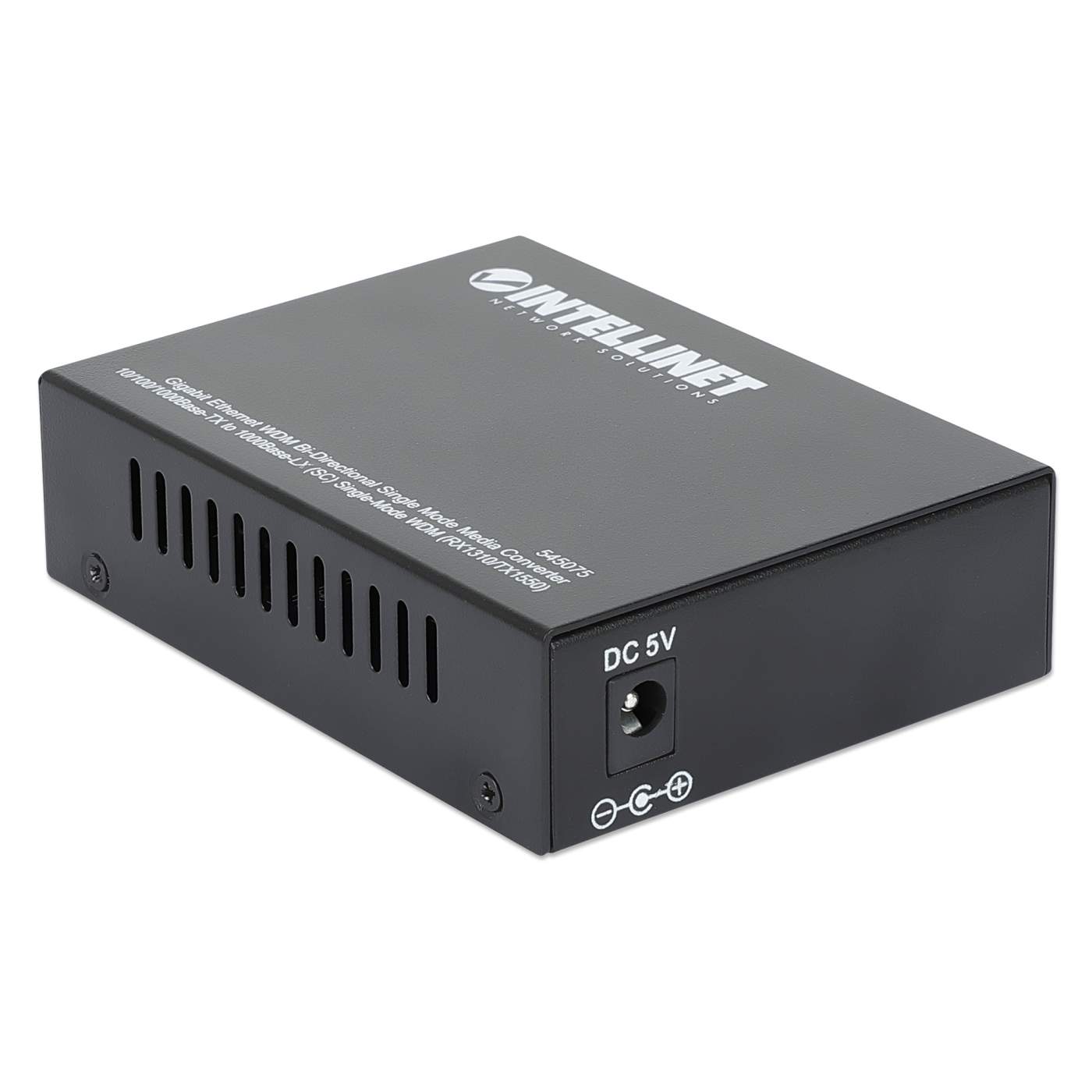

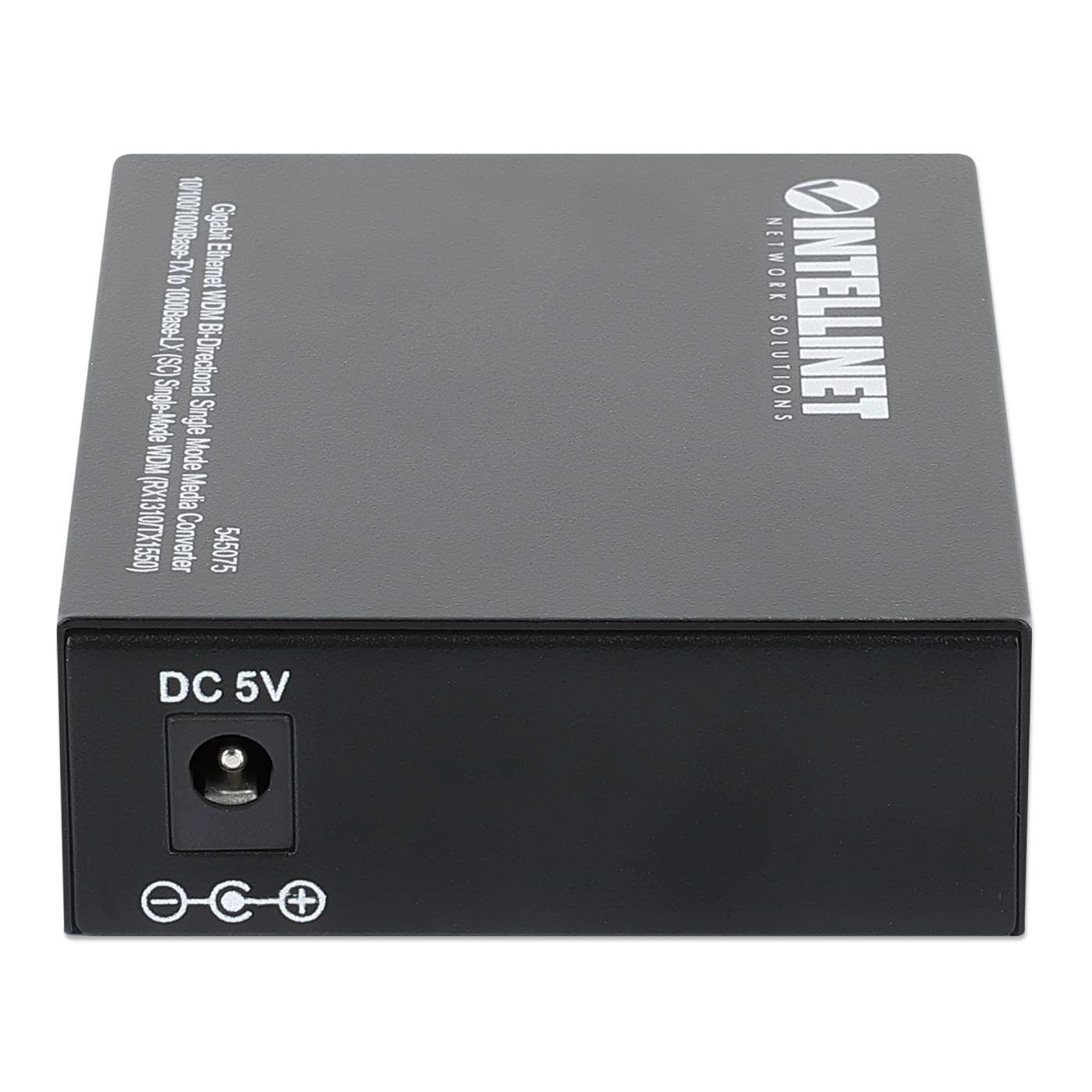

• Externes Netzteil: 5,0 V, 1,0 A

• Stromverbrauch: 3,0 Watt (max.)

  Technische Details

• Metallgehäuse

• Abmessungen: 105 (L) x 69 (B) x 25 (H) mm

• Gewicht: 180 g

• Betriebstemperatur: 0 – 50°C

• Luftfeuchtigkeit: 10 – 80% RH, nicht kondensierend

• Lagertemperatur: -20 – 70°C

  Lieferumfang

• Gigabit Ethernet WDM bidirektionaler Single Mode Medienkonverter

• Netzteil

• Anleitung

• Weitere Artikelnummern
  • Amazon ASIN: B001P872W0
  • EAN: 0766623545075
  • UPC: 766623545075
  • ALSO: 2564656
  • API: 192799


• Physische Spezifikationen
• Nettogewicht: 0.18 kg
• Bruttogewicht: 0.34 kg
• Produktabmessungen: 105 (L) x 69 (W) x 25 (H) [mm]
• Packungstyp: Brauner Karton
• Packungsabmessungen: 245 x 130 x 56 [mm]
• Menge pro Verpackungseinheit: 20
• Gewicht pro Verpackungseinheit: 7.00 kg
• Abmessungen Verpackungseinheit: 500 x 290 x 280 [mm]
